DALI
Digitális címezhető világítási interfész
DALI - EGYSZERŰ, EGYEDI ÉS KÖLTSÉGCSÖKKENTŐ!
Tudás-Energiahatékonysági osztályok
Energiahatékonysági osztályok az ISOLED®-nél: Új szabványok a LED-es fényforrások számára
Tudja meg, hogyan értékelik az energiahatékonysági osztályok a LED-es fényforrások fényhasznosítását. Tudjon meg többet most!
Intelligens fénykezelés
A DALI-t (Digital Addressable Lighting Interface) a Német Világítási Szövetség (ZVEI) munkacsoportja fejlesztette ki, és egy gyártófüggetlen nemzetközi interfész-szabvány a dimmelhető elektronikus vezérlőberendezések számára.
A DALI-t az épületautomatizálás területén a világítási megoldások egyszerű és egyszerű vezérlésére használják helyiségszinten. Az egész épületre kiterjedő rendszerekbe, például a KNX-be (magasabb szintű terepi busz a helyiségeken átívelő épületautomatizáláshoz) való integráció hidakon keresztül lehetséges. B. A KNX (magasabb szintű terepi busz a helyiségek közötti épületautomatizáláshoz) hidakon keresztül lehetséges.
A világítási jelenet tökéletesen alkalmazkodnak a használathoz
A DALI-interfésszel rendelkező működtető eszközök (például érzékelők, elektronikus működtető eszközök, lámpatestek stb.) egyedi DALI-rövidcímeket kapnak, amelyek segítségével a DALI-vezérlőegység (vagy a DALI-átjáró) lekérdezi a fényforrások és a működtető eszközök állapotát, és a kívánt működési állapotba (be/ki kapcsolás, fényerősség) állítja őket. A DALI világításkezelő rendszerrel akár 16 világítási forgatókönyv is meghatározható, programozható és így megvalósítható megvalósítható.
Max. 300 metres of DALI control line
Up to 64 operating devices can be connected
Up to 16 groups
16 lighting scenarios can be realised
Egyszerű tervezés és költséghatékony telepítésSimple planning and cost-effective installation
A DALI buszrendszer az elterjedt 1-10 V-os szabványhoz képest (analóg 1-10 V-os interfésszel rendelkező EKG-k) a piacon meghonosodott, és a DSI+ (Digital Serial Interface) utódjának is tekinthető. A DALI lényegesen nagyobb funkcionalitással, nagyon egyszerű kezelhetőséggel és költséghatékony telepítéssel nyűgöz le. E két rendszerrel ellentétben a DALI buszrendszerrel minden egyes működtető eszköz különböző intenzitás-szabályozási értékekkel rendelkezhet, és ezeket mindegyikük vissza is jelenti (kétirányú információáramlás). Az 1-10 V-os szabvány és a DSI esetében csak egyirányú információáramlás lehetséges (a vezérlőegységtől a működtető eszközig).
Magas interferencia-ellenállás és változatos kábelezési struktúrák
A DALI buszrendszer soros, aszinkron adatprotokollal működik (1200 bit/s átviteli sebesség 16 V-os feszültségszint mellett). Ez biztosítja a magas szintű zavarmentességet, és lehetővé teszi, hogy a 230 V-os kábel két szabad erét a DALI-buszhoz használják -> egyszerű és költséghatékony telepítés! Az adatátvitelre szolgáló kábelek csillag, vonal vagy fa formában fektethetők le, a két rendszerelem közötti maximális távolság a kábel keresztmetszetétől függően nem haladhatja meg a 300 métert.
A kábelek végein nincs szükség záróellenállásokra. Nincs gyűrű alakú összekötés az alkatrészek között! A hagyományos kábelezéssel ellentétben, ahol egy sorban az összes lámpatest csak szinkronban kapcsolható és dimmelhető, a DALI-rendszerrel a kapcsolók és lámpatestek hozzárendelése bármikor megváltoztatható a vezetékezés átalakítása nélkül.
Kevesebb erőfeszítés Kevesebb alkatrész Egyszerű programozás
- Akár 64 működtető/működtető eszköz vezérelhető egyenként vagy/és DALI buszrendszerenként max. 16 csoportban egy kétvezetékes vezérlővonalon keresztül - NINCS szükség csoportos kábelezésre vagy relékre!
- Minden egyes működtető eszköz saját DALI rövid címmel rendelkezik, központilag programozható, több csoporthoz rendelhető, és ezeken a csoportokon belül szinkronizált feladatokat végezhet, vagy egyedi beállításokra vezérelhető "
- Max.16 fényjelenet (intenzitásvezérlési értékek) definiálható és menthető DALI működtető eszközönként - egy fényjelenet előhívásakor az összes DALI EKG szinkronban éri el a dimmelési beállítási pontot " Max. 250 mA áramfelvétel DALI buszonként '
- Legfeljebb 2 mA áramfelvétel DALI terhelésenként (DALI működtető eszköz) - ez azt jelenti, hogy a működtető eszközöknek nincs szükségük saját tápegységre
- Max. Az adóegység és a működtető egység közötti feszültségesés NEM kevesebb, mint 2 V
- Max.² 300 m hosszú csatlakozókábel, ha 1,5 mm-es vezetékeket használnak Querschni (Megjegyzés: ²Ha a 300 m maximális hosszra van szükség, akkor a hálózati kábel együttes használata nem ajánlott)
- A hálózati tápegység (230 V) 5 x 1,5 mm-es -NYM kábelének "szabad" vezetékeit vezérlőkábelként lehet használni
- A vezérlőkábelek polaritását nem kell betartani a DALI előtéteknél
- A DALI buszrendszer nem lehetséges gyűrű alakú beépítési típusa - egyébként szinte minden topológiájú kábel lehetséges!

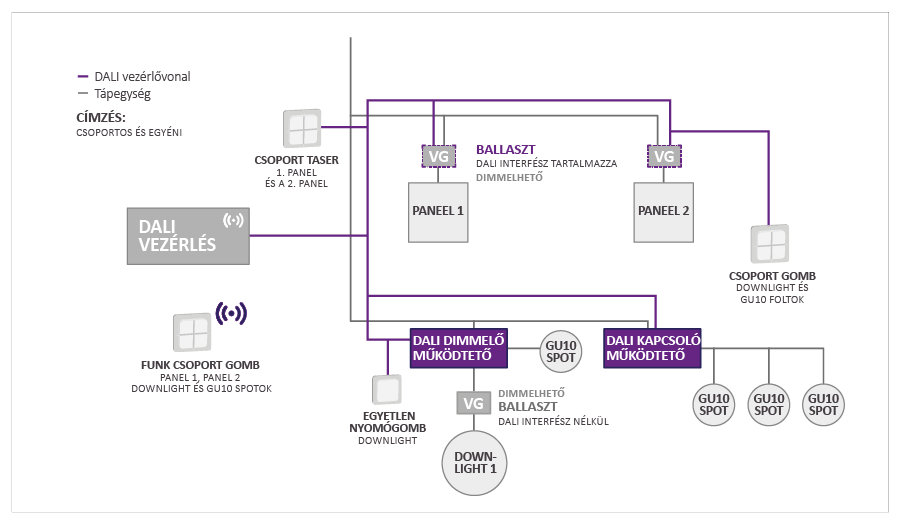

Amíg a szükséges szigetelési feltételek (kettős szigetelés) teljesülnek, az 5 x 1,5 mm-es „szabad” vezetékek használhatók a digitális interfész vezérlővezetékeihez.²- A hálózati tápegység NYM kábele (230 V) használható. Lásd az illusztrációt. Nagy előny: A DALI buszrendszerhez nincs szükség saját összekötő kábelekre, ezért nagyon egyszerűen és költséghatékonyan telepíthető.
Minden, amit a DALI vezérlésről tudni kell
A DALI (Digital Addressable Lighting Interface) egy gyártófüggetlen szabvány a világítási rendszerek digitális, címezhető vezérlésére. Számos LED-termékünkbe integráljuk a DALI-t, hogy egyedi vezérlést, nagy rugalmasságot és visszajelzési lehetőséget biztosítsunk – például jelenetvezérléshez, automatikus beállításokhoz és energiatakarékos világításhoz.
Egy DALI-buszon legfeljebb 64 készülék (lámpatest vagy előtét) üzemeltethető. Ez lehetővé teszi kiterjedt világítási szegmensek központi vezérlését.
DALI-val egy készülékenként legfeljebb 16 fényjelenet (intenzitásszint) hozható létre és hívható elő. Így például irodai, prezentációs, takarítási vagy éjszakai módokat lehet előre beállítani és egy gombnyomással aktiválni.
A vezeték hossza legfeljebb 300 méter lehet (tipikus keresztmetszetekkel). A DALI-busz lehetővé teszi csillag-, vonal- vagy faelrendezést – gyűrűs hálózat nem engedélyezett. Az adatátvitelhez 16 V-os protokollt használnak, amely nagy zavartűrést biztosít.
Egy DALI-busz maximális áramfelvétele 250 mA, míg egyetlen DALI-eszköz (aktuátor) legfeljebb 2 mA. Ez azt jelenti, hogy a legtöbb készüléknek nincs szüksége külön tápegységre a vezérlőáramhoz.
Kétirányú kommunikáció: minden eszköz visszajelzi állapotát – pl. fényerő, hibák
Egyedi vezérlés: az eszközök egyedileg címezhetők, nem csak csoportosan
Jelenetfunkció: több előre beállított fénykép vezérelhető
Egyszerű telepítés: nincs szükség további vezetékezésre, mivel a busz párhuzamosan vezethető a tápvezetékkel.
Mindezek miatt a DALI erősebb, rugalmasabb és jövőbiztosabb a hagyományos analóg rendszereknél.
A DALI úgy van kialakítva, hogy a vezérlővezeték közvetlenül a normál 230 V-os tápvezetékkel együtt fektethető. Nincs szükség külön vezérlőkábelre.
Gyakorlatban gyakran 5 eres standard kábelt (pl. NYM 5×1,5 mm²) használnak. Két ér viszi a DALI-jelet, a másik három az áramellátást biztosítja a lámpáknak. Így ugyanazon kábelen lehet továbbítani az energiát és a vezérlőjelet – tisztán, helytakarékosan és extra szerelési munkák nélkül.
Fontos: a vezeték hossza ne haladja meg a kb. 300 métert, és a DALI-busz feszültségesése ne essen 2 V alá. Ez biztosítja az eszközök közötti megbízható és zavartalan kommunikációt.
Igen – a DALI vezérlő és az aktuátor közötti maximális feszültségesés nem eshet 2 V alá. Hosszabb vezetékek (akár 300 m) esetén ajánlott megfelelő keresztmetszetet alkalmazni.
Igen – DALI/KNX-gateway-ek segítségével a DALI integrálható KNX-be (és más terepi buszrendszerekbe). Ez lehetővé teszi a világításvezérlés és az épületautomatizálás központi összekapcsolását.
DALI-kompatibilis termékeink digitális meghajtókkal rendelkeznek, amelyek értelmezik a DALI-parancsokat (dimmelés, kapcsolás, jelenetváltás). Minden eszköz egyedi DALI-rövidcímet kap, lehetővé téve a rugalmas vezérlést. Integrációnk biztosítja, hogy a DALI-komponensek optimálisan működjenek a lámpáinkkal.
A DALI aszinkron soros adatprotokollt használ (1 200 bit/s) 16 V-os szinten, amely ellenáll a zavaroknak. A busz párhuzamosan vezethető a tápvezetékkel anélkül, hogy érzékeny adatkábelekre lenne szükség.
