INRUSH ÁRAMKORLÁTOZÓ
Indulási áramkorlátozó: Optimális megoldás LED-es világítási rendszerekhez
Röviden a bemeneti áramkorlátozórol:
Az ISOLED® indítóáram-korlátozója (ESB) LED-es világítási megoldásokhoz készült, és 300 milliszekundumig korlátozza az indítóáramot, hogy megakadályozza a biztosítékok kioldását.
Kifejezetten kapacitív terhelésekhez tervezték, és további tápegység nélkül önellátó. Az ESB a tartalék biztosíték és a terhelés közé kerül, és lehetővé teszi a belépőáramok pontos korlátozását, ami meghosszabbítja a megszakítók élettartamát. Az ESB használatával több LED-es tápegység/fogyasztó csatlakoztatható egy áramköri megszakítóra, ami a telepítési és anyagköltségek jelentős csökkenéséhez vezet.
ndulási áramkorlátozó (ESB) kapacitívterhelésekhez
Miért fontosak a bemeneti áramkorlátozók?
A LED tápegységek a hagyományos világítási rendszerekhez képest akár 300 ezredmásodpercig is magas induló áramot vesznek fel - ez a névleges áram többszöröse lehet (például 24 V/150 W-os transzformátor esetén: névleges áram 6 A, csúcs indulási/indulási áram 20 A). Ez azt jelenti, hogy csak néhány egyszerre bekapcsolt terhelés elegendő a kioldó bekapcsolásához. A gyakran használt B16-os kismegszakítók a 16 A névleges áram 5-szörösén (azaz 80 A) kapcsolnak ki. Ha egy C16-os kismegszakítóra váltunk, amely csak a 16 A névleges áram 10-szerezésétől kapcsol ki, akkor ez akár 160 A tolerálható indulási áramot jelent. Fennáll azonban annak a veszélye, hogy a hurok impedanciájától függően az automatikus megszakító rövidzárlat esetén nem kapcsol ki, hacsak nem korlátozzák a mellékvezetékek maximális hosszát és nem növelik a keresztmetszetüket. (A veszély lényegesen nagyobb a D automatikus megszakítóknál)
Milyen alternatívák léteznek?
Gyakran próbálkoznak egy egyszerű indulási áramkorlátozó használatával egy más, eltérő kioldási karakterisztikával rendelkező automatikus megszakító helyett. Ezek az ESB-k azonban általában csak túl rövid ideig korlátozzák az áramot. A lágyindítás szintén nem megfelelő megoldás az indulási áram korlátozására, mivel nem kompatibilis a jelenlegi LED-technológiával.
A telepítési/anyagköltségek akár 70%-os csökkenése
MEGLÉVŐ VILÁGÍTÁSI MEGOLDÁSOKBA TÖRTÉNŐ UTÓLAGOS BEÉPÍTÉS GOND NÉLKÜL LEHETSÉGES!
Az ISOLED® bemeneti áramkorlátozó - a tökéletes megoldás!
Gyakran próbálkoznak egy egyszerű indulási áramkorlátozó használatával egy más, eltérő kioldási karakterisztikával rendelkező automatikus megszakító helyett. Ezek az ESB-k azonban általában csak túl rövid ideig korlátozzák az áramot. A lágyindítás szintén nem megfelelő megoldás az indulási áram korlátozására, mivel nem kompatibilis a jelenlegi LED-technológiával.
A LEGFONTOSABB ADATOK
Kapacitív terhelések RMS/csúcsáram-korlátozása | ESB 48 A-tól (33,9 A hatékony)
Névleges teljesítmény: 16 amper
Névleges feszültség: 184 - 265 VAC
Integrált ellenállás: 6,000 μF
Max. 3 bekapcsolási művelet percenként
Környezeti hőmérséklet: -40° és +70° C között
Integrált áthidaló relé
Hőmérséklet-ellenőrzés túlterhelés ellen és tűzvédelemre
Védelmi osztály IP20
A legkisebb ajánlott megszakító: B13A 30°-os környezeti hőmérsékleten
Kalapsínre (35 mm) történő felszereléshez
Élettartam: 384,000 óra
Rugós csatlakozók: 0,5 - 6 mm²
NINCS SZÜKSÉG KÜLSŐ TÁPEGYSÉGRE!
Cikkszám: 113373
Az ISOLED® indítóáram-korlátozója hatékonyan korlátozza a LED-es világítási megoldások indítóáramát, és meghosszabbítja a megszakítók élettartamát. A 184 - 265 VAC névleges feszültséggel és 16 amper névleges teljesítményével megbízható megoldást kínál a kapacitív terhelésekhez.
Előnyei inrush áram korlátozók
A bemeneti áramok korlátozása
Megbízható megelőzés
a megszakítók leesése
Jelentősen több LED tápegység/
fogyasztó per upstream
megszakító lehetséges
Utólagos felszereléshez meglévő
LED-es világítási megoldásokhoz
problémamentesen alkalmazható
Einsatz schnellerer
Leitungsschutzschalter
A rendszer kiterjesztése
megszakítók
élettartamának meghosszabbítása
DE-ben fejlesztették ki és gyártják
Effektive Querschnitireduktion bei
Stichleitungen –
enorme Kupferersparnis
A telepítési költségek csökkentése
Weniger Schutzschalter
TELEPÍTÉS ESB-VEL
HAGYOMÁNYOS TELEPÍTÉS ESB NÉLKÜL
300 ms időtartamra Az áramcsúcsok korlátozása
Ez az ESB kapacitív terhelésekhez van jóváhagyva, és 230 VAC 16 A hálózathoz tervezték (hálózati frekvencia 16 1/3 - 440 Hz). Önellátó - tehát nem igényel további tápegységet -, és a tartalék biztosíték és a terhelés közé van beépítve. Az áramkorlátozási idő (Ta oldalon = 300 ms) úgy van beállítva, hogy a korlátozás ugyanennyi ideig aktív marad, amíg a csatlakoztatott előtétek/fogyasztók bemeneti kondenzátorai fel nem töltődnek, és már nem váltják ki a tartalék biztosítékot.
Időbeli késleltetés rövid hálózati kiesések esetén
A hálózat szándékos megszakadása vagy váratlan hálózati hiba esetén az eltelt időt (Toff) az ESB belső mérőáramköre méri. Csak a meghatározott Toff (= 500 ms) elteltével a korlátozó áramkör áthidalása megszűnik. Amikor a hálózat visszatér, az ESB ismét korlátozza az indítóáramot.
FONTOS
A fogyasztót úgy csatlakoztatják a hálózatra, hogy a hálózati megszakító, valamint a hibásáramú megszakító mindig a törvényes szabványon belül kioldható legyen - még az áramkorlátozás ideje alatt is.
Az ESB méretezése
Ez az ESB a névleges érték +/- 6 %-os tűréshatárán belül működik. Az upstream kismegszakítók méretezésénél nem a csúcsáramot, hanem az effektív áramot kell figyelembe venni. Mivel a termikus kioldási pontot még a rendkívül gyors megszakítók esetében sem érik el, a mágneses kioldási áram a méretezés kiszámításánál döntő fontosságú. Az effektív áram egyszerű mérlegeléséhez elegendő a következő ökölszabály:
A kioldási áram kiszámítása
I(csúcs) x 0,707 (számítási tényező) = I(hatékony)

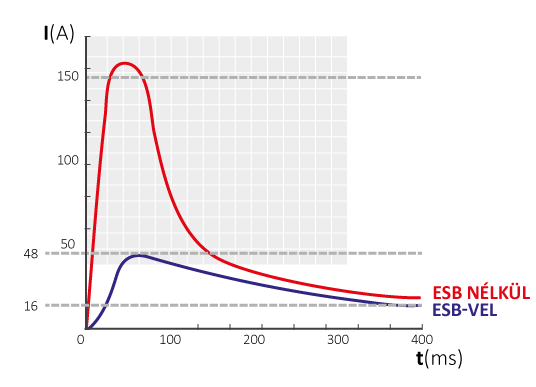

Funkcionalitás a B16-os megszakítók példáján keresztül
Az ESB az ISOLED® Art. A 113373-as számon a B13A-t ajánljuk, mint a legkisebb automatikus megszakítót. Az itt látható ábrán látható, hogyan működik a bemeneti áramkorlátozó egy B16-os megszakítóval együtt. A B16-os automatikus megszakító a 16 A névleges áram 3-5-szörösénél kapcsol ki. Ez azt jelenti, hogy legalább 48 A-nál. A kismegszakító mágneses kioldóáramáért felelős effektív érték 0,707-szeresen kisebb, mint a csúcsáram. A közbeiktatott indítóáram-korlátozó 48 A-ra korlátozza az indítási áramot (33,9 A hatékony) 300 ms-ig (Ta oldalon), és így megakadályozza a B16 megszakító kioldását.
Gyakran Ismételt Kérdések az Indítási Áramkorlátozóról
Az ESB (bekapcsolási áramkorlátozó) rövid ideig (≤300 ms) korlátozza a bekapcsolási áramot LED-tápegységek esetén. Megakadályozza az áramcsúcsokat, védi a biztosítékokat és lehetővé teszi nagyobb terhelést áramkörönként.
Az ESB a biztosíték vagy megszakító és a fogyasztó között van. Az első ≈300 ms-ban korlátozza az áramot, amíg a kondenzátorok feltöltődnek. Ezután egy belső relé áthidalja az ESB-t. Önellátó és hőmérséklet-figyeléssel, bypass-funkcióval rendelkezik.
- Csúcsáram-korlátozás: ~48 A (gyakorlatilag ~33,9 A RMS)
- Névleges áram: 16 A, 184–265 VAC
- Max. 3 bekapcsolás/perc
- Hőmérséklet-tartomány: –40 °C – +70 °C
- Védettség: IP20
- Rugós csatlakozók 0,5–6 mm² vezetékekhez
- Integrált ellenállás és kondenzátor (pl. 6 000 μF)
- Megakadályozza a megszakítók leoldását csúcsáram miatt
- Több LED-tápegység egy áramkörben
- Csökkenti az anyagköltséget (kisebb vezeték, kevesebb biztosíték)
- Utólagos beépítés meglévő rendszerekbe
- Hosszabb élettartam a biztosítékok és relék számára
Nagy LED-rendszerekben sok párhuzamos tápegységgel vagy magas indítóterhelésű alkalmazásoknál, illetve retrofit esetén.
Kapcsolatfelvételi oldalon vagy telefonon keresztül. Egy belső szakértő felméri az energiaigényt, a terheléselosztást, és személyre szabott megoldást kínál beépítési útmutatóval és ajánlattal.
Az ISOLED ESB max. 3 bekapcsolás/perc. Gyors, gyakori kapcsolások működési problémához vagy túlmelegedéshez vezethetnek.
Csúcsáram korlátozása kisebb keresztmetszetet tesz lehetővé bizonyos feltételek mellett, de a hurokimpedancia továbbra is megfelelő legyen a védelemhez. Az ESB csak az első 300 ms-ban működik.
Kikapcsolás után ~500 ms-ig a bypass aktív, így a visszakapcsoláskor az áram ismét korlátozott, amíg a kondenzátorok feltöltődnek.
Csökkenti a tényleges bekapcsolási áramot, így alacsonyabb kioldási értékek is megfelelnek. Pl. B13A a minimum B16 helyett.
Kapacitív terhelésekhez készült. Működik a legtöbb LED-rendszerrel, retrofit esetén is, ha az elektromos paraméterek betartottak.
Normál üzemben rövid idő után áthidalásra kerül, minimális és elhanyagolható veszteséggel.
